概述油耐壓測試儀--基本原理

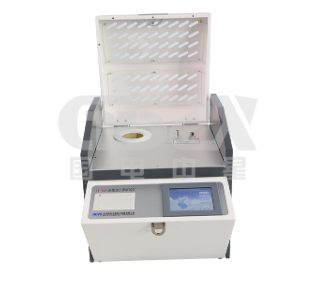

絕緣油耐壓測試儀概述

國電中星生產的絕緣油耐壓測試儀廣泛應用于變壓器、油斷路器、充油電纜、電,力電,容器和油套管等高壓電,氣設備中。在運行中，絕緣油由于受到氧氣、高溫度、高濕度陽光、強電場和雜質的作用，性能會逐漸變壞，致使它不能充分發揮絕緣作用，為此必須定期地的絕緣油進行有關試驗，以鑒定其性能是否變壞。絕緣油的質里與擊穿電壓有密切的關系。

本產品是依照國際電,工委員會標準IEC156《絕緣油介電強度測試法》和國標68507-6的要求，充分考慮國內外用戶需求的基礎上設計出III型微電,腦全自動絕緣油介電強度測試儀。

絕緣油耐壓測試儀基本原理

本機絕緣油耐壓測試儀采用中央處理器、大規模集成電路等先進技術組成自動化測試設備，操作過程全自動化，并能通過面板配置的微型打印機打印試油試驗數據，該設備與普通儀表及同類型儀器相比具有試驗穩定性好，精度高，并具有良好的操作性，該設備在試油操作中有多種試驗運行方式,主要特點有:

全自動試驗方式:連續6次試驗，自動求平均值，通過面板打印機來打印出6次試驗數據及平均數。

單次自動試驗方式:自動完成1次試驗，并打印出單次試驗數據。

本機采用交流可逆電機按3千伏/秒的勻速帶動調壓器經升壓變壓器升壓，當油樣被擊穿時，保護系統自動切斷升壓供電回路，同時保護電路給系統提供一個中斷信號，系統響應后執行試油擊穿程序，其內部主要操作內容:

①四位數碼管以連續8次閃爍顯示，提示被試油品擊穿:

②記錄試驗數據;

③程控自動執行回零操作。回零后，根據試驗次數識別是否再進行下一個試驗操作周期或自動退出試驗狀態。
       國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
