有載調壓分接開關測試儀現場測量接線方法

操作指南

(一)接線

1、帶變壓器線圈測量

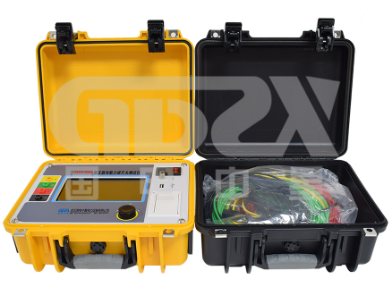

將有載調壓分接開關測試儀內附的4根(紅、綠、黃、黑)大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點0端，將線的另一接線端子分別插入儀器面板上的A、B、C、0插孔。用小夾子將變壓器低壓側的a、b、c、0端子短路接地即可。

2、吊芯測量有載分接開關

在變壓器大修時，有載分接開關吊出沒有線圈所示。先把每一相中開關連接的觸點短路，用有載調壓分接開關測試儀附帶的4根(紅、綠、黃、黑)小線夾分別夾住ABC相的短路點和中性點。另一接線端子分別插入儀器即可。

(二)測試

1、檢查接線無誤后，打開有載調壓分接開關測試儀電源開關。開機畫面為設置菜單，此時可修改當前測量開關的名稱，檔位，查找方式等，祥情請見有載調壓分接開關測試儀高級設置。

2、按“測試”鍵儀器顯示“充電。“7->8”見。這時可按“上、下”鍵設置檔位,按上鍵變為“7->9”檔，按下鍵變為“6->7”檔。所設檔位要和待測檔位一致。同時可見到屏幕顯示正在刷新的ABC三項波形線。

待顯示波形呈直線狀態且三項數值相對穩定時(注:這是一個充電過程)，再按“確認”鍵屏幕畫面；此時,表示有載調壓分接開關測試儀正在測量開關從7檔到8檔的開關切換過程。(不改設置就顯示07-08)

3、啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。儀器將自動搜索到過渡波形，并顯示在屏幕上。用四組光標移動鍵調整光標位置到波形串聯,并聯.串聯的明顯轉折處。

按“相序選擇”鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義詳見有載調壓分接開關測試儀說明書所示，R1和R2是過渡電阻值，TO是三相同期，T2是橋接時間，T4是過渡時間。處理好三項的參數后，就可按“打印”鍵進行打印。這時打印的圖紙包括波形和處理的參數值。
