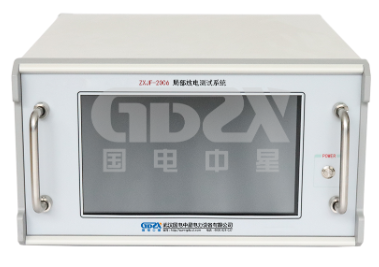

局部放電測試系統現場試驗操作方法

發布時間:2024-07-19 瀏覽數:74

局部放電測試系統試驗操作

接通高壓試驗回路的電源,逐步升高電壓至規定電壓,時刻注視PC表指示,此時放電量表的讀數表示試品放電量的大小,如指示在80%,則表示試品視在放電量為50x80%=40PC。

若此時試品放電量剛大于100%即超過滿度,應立即將放大器增益粗調由原來的“3”切換到“2”檔,此時放電量表100%,則表示500PC,假如此時放電量指示80%,由試品放電量為500x80%=400PC。


若此時試品放電量小于10%:

a.應將放大器粗調由“3”檔改至“4”檔,此時放電量表 100%則表示5PC,假如此時放電量表指示80%,則試品視在放電量為5x80%=4PC;

b.將儀器面板上對數、線性開關切換至對數位置,因對數刻度10%以下分辨率高,可直接讀出對數刻度。

旋轉“橢圓旋轉”開關使橢圓轉到預期的放電最利于觀察之處。通常這個位置是零標脈沖分別處于橢圓上部左側及下部右側之處。連續升高電壓,注意第一次出現持續放電,當放電量超過規定的最低值時的電壓即為局部放電起始電壓。

若有干擾信號在放電脈沖附近,可以用窗寬和窗位置將干信號擾拒之窗外,即合擾窗開關,用一個或兩個時間窗并用窗寬、窗位置來改變橢圓上加亮區域的寬度與位置,使其避開干擾脈沖,這樣,放電量表的指示值只表示放電脈沖的大小,而不表示干擾信號的值,另外也可以改變頻帶的方法來提高抗干擾能力。

注:如需判斷放電相位,接上合適的電阻分壓器,取得10V左右的零標電壓,緩緩升高試驗電壓,橢圓上將出現兩個零標志脈沖,通過零標志可判別放電的相位。
