220kV油浸式電力變壓器繞組變形測試方法

繞組變形測試

包括：測量高壓繞組、中壓繞組、低壓繞組頻響曲線。具體內容如下：

工作內容

檢查被試變壓器是否具備試驗條件；

操作及工藝

1)檢查確認與變壓器套管端部相連的所有引線已拆除，拆除的引線離被測變壓器套管距離足夠遠；

2)測試應在所有直流試驗項目之前或者在繞組充分放電以后進行；

3)檢查確認變壓器分接開關的位置。

質量控制點

1)注意拆除的套管引線離被測變壓器套管距離；

2)注意變壓器繞組分接開關的位置與測量有關。

控制措施

1)檢查與變壓器套管端部相連的所有引線是否拆除，拆除的引線盡可能遠離被測變壓器套管；

2)檢測變壓器繞組的幅頻響應特性與分接開關的位置有關，宜在最高分接位置下檢測，或者應保證每次檢測時分接開關均處于相同的位置。

工作內容

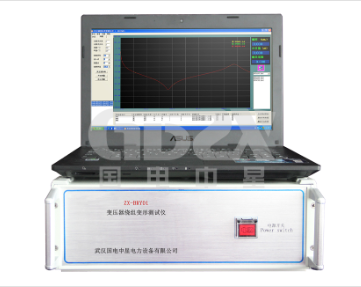

擺放變壓器繞組變形測試儀

操作及工藝

選擇合適位置將變壓器繞組變形測試儀平穩放置，按照儀器說明書要求，確定是否需要將儀器接地。

質量控制點

1)注意預留的測試引線長度是否合否；

2)注意儀器是否要求接地。

控制措施

1)儀器放置應安全、平穩保證預留測試引線的長度滿足要求；

2)不同生產廠家儀器要求不同，應按照儀器說明書要求執行。

工作內容

按相應的試驗方法布置試驗結線。

操作及工藝

參照試驗結線示意圖與儀器使用說明書，通過試驗專用測試線按試驗儀器的具體要求布置試驗結線。

質量控制點

1)防止接線錯誤；

2)注意接觸電阻影響測量；

3)注意信號檢測端的接地線連接是否可靠。

控制措施

1)認真對照結線示意圖檢查；

2)所有接線均應穩定、可靠，減小接觸電阻；

3)信號檢測端的接地線應可靠連接在變壓器外殼的明顯接地端(如鐵心接地端)接地線應盡可能短且不應纏繞。

工作內容

開始測量，保存測量曲線；

操作及工藝

啟動儀器進行測量，待測量結束后，保存測量曲線，并與上次測量頻響曲線及另兩相測量頻響曲線比較；

質量控制點

注意測試結果與歷次測試結果以及三相之間結果的比較；

控制措施

歷次測試結果相比以及三相之間結果相比應無明顯差別。

工作內容

停止測量，拆除測試結線

操作及工藝

關閉儀器電源并拔出電源線。
