直流高壓發生器測被試品如何接線?

直流高壓發生器是由控制箱、倍壓筒、放電棒以及微安表組成，在試驗時如何與試驗設備接線？接下來國電中星給大家詳細介紹。

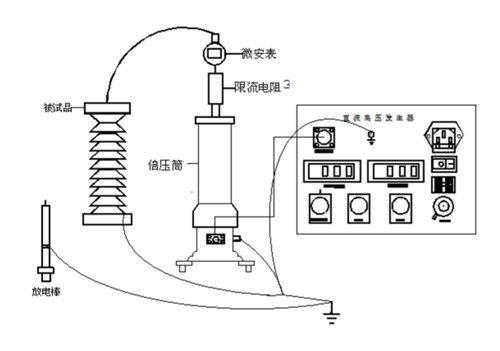

直流高壓發生器試驗圖

1、控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地    聯接為一點后再與接地網相連。

2、中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。

3、過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV?，設定值為試驗電壓1.1倍。

4、電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)

5、數顯電壓表：數字顯示直流高壓輸出電壓。

6、數顯電壓表：數字顯示直流高壓輸出電壓。

7、電源開關：向前按下，電源接通，紅燈亮。反之為關斷。

8、黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。

9、綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕率僧滅紅燈亮，表示機內保護電路已工作。

10、紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。

11、電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。

直流高壓發生器在接線的過程中，國電中星提醒大家一定要注意做好接地工作，同時不同的被試品接線方式也會稍微有所不同，因此電力工作者在接線的過程中，除了參考以上的接線圖之外，還需要查閱產品操作說明書，按照操作說明進行接線，以達到理想的測試精度。
