高壓開關機械特性測試儀的工作原理及必要性

只有保證合適的分合速度，高壓開關才能充分發揮其分?jǐn)嚯娏鞯哪芰?，減少合閘過程中因預擊穿引起的觸點電氣磨損，避免觸點燒毀、噴油。 甚至發生爆炸。以及剛合閘速度的降低，如果合閘發生短路故障，由于阻礙觸頭合閘電力的作用，觸頭會振動或處于停滯狀態，也容易引起爆炸。尤其是當自動重合閘不成功時更是如此。反之，如果轉速過高，運動機構會受到過大的機械應力，導致個別部件損壞或使用壽命縮短。同時，由于強烈的機械沖擊和振動，觸點彈跳時間會延長。真空斷路器和 SF6 斷路器的情況類似。

高壓開關在不同時期分合閘嚴重不同，會造成線路或變壓器的局部接通或斷開，從而產生危及絕緣的過電壓。高壓開關機械特性的某些方面以觸點動作時間和動作速度作為特征參數來表示。在機械特性測試中，最重要的一般是剛開速度、剛關速度、最大開速度、開時間。合閘時間、合礦時間、開合時間及開合同步等。

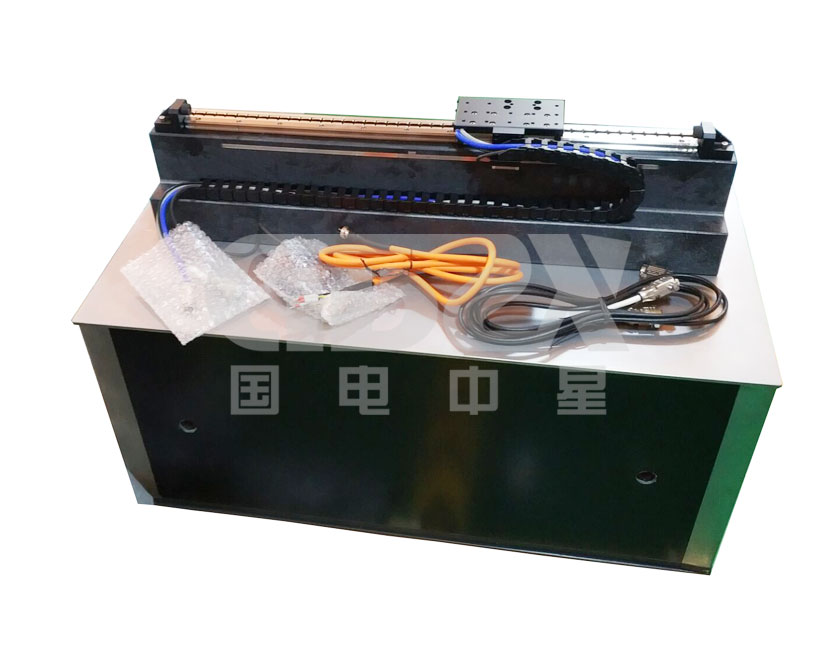

       國電中星自主研發的高壓開關機械特性測試儀采用DSP控制配合CPLD芯片產生高精度、寬范圍的定時信號，并能模擬高壓斷路器的動作，可用于校驗和檢測高壓斷路器動態特性測試儀的時間基準，用于校驗高壓開關測試儀時間測量功能。斷路器行程速度測量基準，采用美國進口高速磁懸浮電機和驅動系統，精度1微米的光柵傳感器采樣，準確測試傳感器運動行程和速度。

一、時間參數的定義

1、分(合)閘時間：分(合)閘線圈上電作為計時起點，到動、靜觸頭剛分(合)的時間。

2、同相同期：同相之中，分(合)閘時間最大與最小之差。

3、相間同期：三相之中，分(合)閘時間最大與最小之差。

4、平均速度: 分(合)閘過程中，動觸頭總行程的前、后各去掉10%，取中間80%，動觸頭運動的行程與時間之比。

5、最大速度：分（合）閘過程中，動觸頭開始運動后，取動觸頭運動每10ms為一個計速單位，直至動觸頭運動停止，得到若干個速度單元值，其中最大的單元速度值即為分（合）閘最大速度。

6、剛分（合）速度：根據被測開關的制造廠不同，開關型號不同，各制造廠定義了不同的剛分、剛合速度，本測試儀將各種不同的定義部分列入其中，供用戶自己選擇。

二、速度參數定義

1. 接觸剛分速度

它是指開關在分閘過程中動觸頭和靜觸頭分離瞬間的移動速度。技術條件未規定時，國標建議以第一分鐘后0.01s內的平均速度為第一分鐘瞬時速度，以標稱超行程計算點為第一分鐘計算點。

2. 觸點剛合閘速度

指合閘過程中動觸頭與靜觸頭接觸瞬間的開關動作速度。當技術條件沒有規定時，國標一般建議以剛合閘前0.01s內的平均速度作為剛合閘點的瞬時速度，以公稱超行程計算點作為剛合閘計算點。

3. 最大開啟速度

指開關分閘過程中段平均速度的最大值，但段的長度應根據技術條件規定。

斷路器的速度參數用其分合閘速度表示。由于斷路器在動作過程中每個時刻的速度都不一樣，所以一般關心的是剛分閘速度、剛合閘速度和最大速度。

三、斷路器時間參數的測量方法

在斷路器的現場試驗中，一般應進行分閘時間、合閘時間、分合閘同步性的測量。對于具有重合閘操作的斷路器，還需要測量分合閘時間和分合分?jǐn)鄷r(shí)間。

用高壓開關機械特性測試儀測量。具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外形美觀等優點。主要測試項目及功能：12路斷口固有開合時間；重合時間；（真空開關，預置開關行程）；打開和關閉的平均速度。

國電中星致力于測試儀檢定裝置系列設備，是一家專注于為用戶提供可靠的電測產品和電力工程的高新技術企業。公司以創新為動力，以質量求生存，以發展求壯大，用持續創新的通信技術為客戶創造更大價值，儀器型號齊全，功能強大，性能穩定，使用范圍廣。受到很多電力工作者的青睞。歡迎大家來電咨詢4000-828-027。
