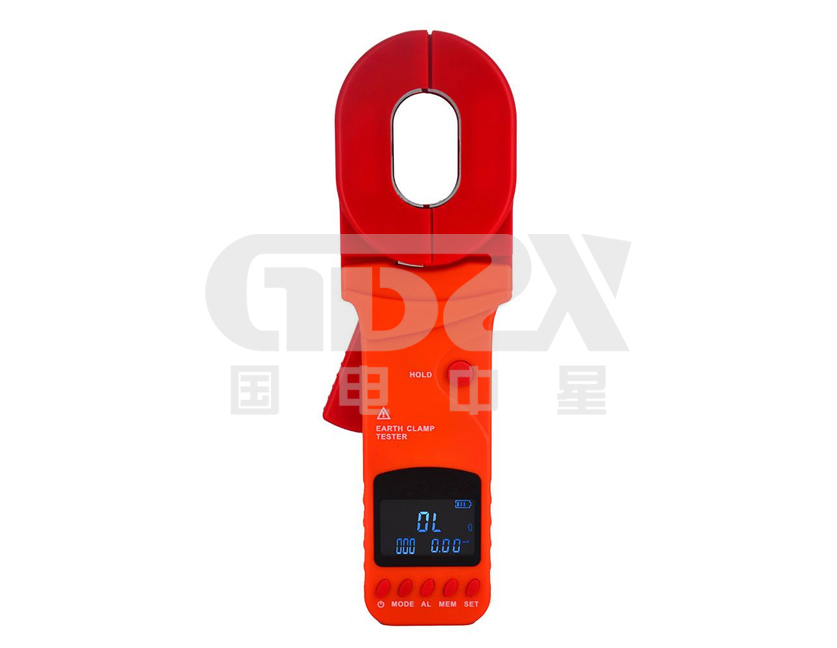

操作視頻ZX3020系列鉗形接地電阻測試儀使用全新黑色豪華屏設計、電阻電流同屏顯示、同時還具有實時時鐘、數據存儲、數據查閱、報警、自動關機等功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等接地電阻。
1. 全新黑色豪華屏設計、電阻電流同屏顯示、同時還具有實時時鐘、數據存儲、數據查閱、報警、自動關機等功能。
2. 整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。
3. 具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。
4. 適用于測量各種電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等接地電阻。
功 能 | 接地電阻測試、回路電阻測試、漏電流測試 |
環境溫度濕度 | 23℃±5℃，75%rh以下 |
電 源 | DC 6V （4節5號堿性干電池） |
量 程 | 接地電阻：0.01-1500Ω |
電流：0.00mA-40.0A | |
接地電壓 | 0.0V-100V |
測量方式 | 互感方式 |
電阻分辨率 | 0.001Ω |
電流分辨率 | 0.01mA |
鉗口尺寸 | 55mm×32mm |
時鐘功能 | 有 |
Ω + A同步顯示 | Ω + A同屏顯示 |
接地電壓測量功能 | 無 |
顯示模式 | 4位LCD顯示，黑屏設計 |
LCD尺寸 | 46mm×29mm |
儀表尺寸 | 長寬高：285mm×85mm×58mm |
測量時間 | 2次/秒 |
USB接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 |
通 訊 線 | USB通訊線1條 |
數據存儲 | 500組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據查閱 | 查閱數據時“MR”符號指示 |
溢出顯示 | 超量程溢出時“OL”符號指示 |
干擾測試 | 自動識別干擾信號，干擾電流大時“NOISE”符號指示 |
報警功能 | 測量值超過報警設定值時發出報警提示 |
電池電壓 | 電池電量實時顯示，電池電壓低時提醒及時充電 |
自動關機 | 開機5分鐘后自動關機 |
功 耗 | 50mA Max |
質 量 | 儀表：1180g (含電池) |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； |
ZX3020系列鉗形接地電阻測試儀選項表 | |
型號 | 規格 |
ZX3020 | 接地電阻量程：0.01-500Ω |
ZX3020B | 接地電阻量程：0.01-1200Ω，電流：0.00mA-20.0A，具有USB接口 |
ZX3020C | 接地電阻量程：0.01-1500Ω，電流：0.00mA-40.0A，具有USB接口 |
-
