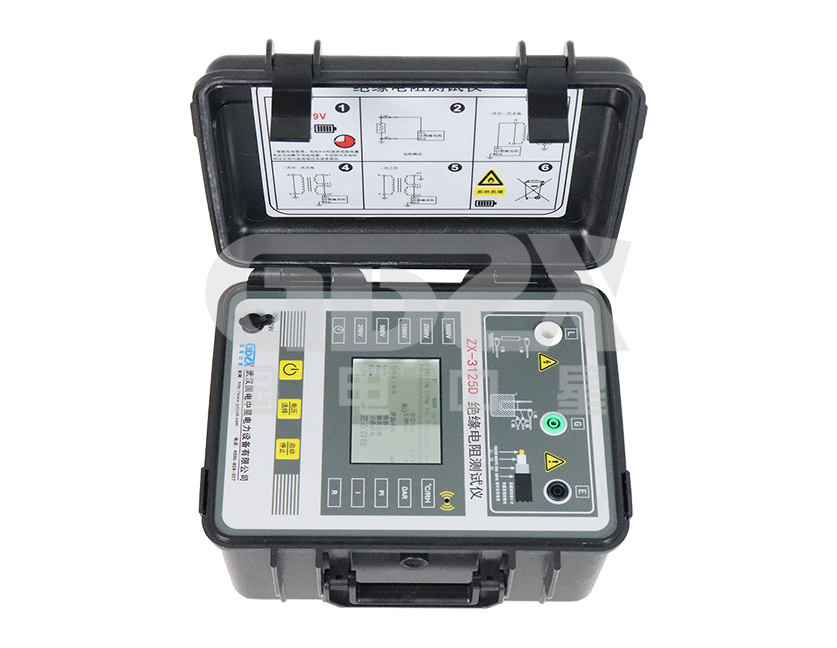

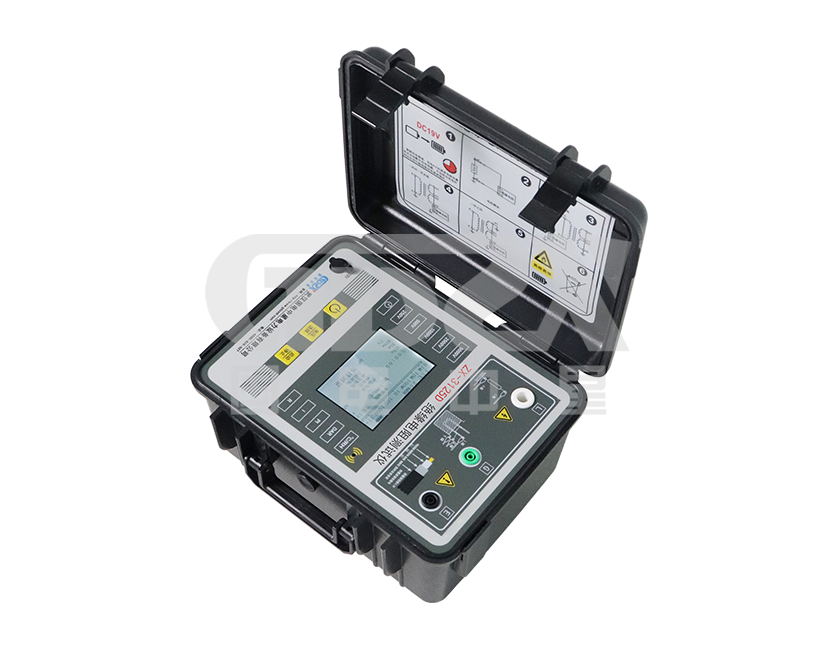

操作視頻ZX-3125D絕緣電阻測試儀通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、導線、馬達）可以隔離并修復發生故障的部件。利用絕緣測試來檢驗試品對地或者相鄰導體之間的絕緣對保證產品質量和運行中的人身及設備安全具有重要意義。在給系統加電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能；絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。
產品別稱
數字兆歐表、指針兆歐表、絕緣表、數字高壓兆歐表、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、電子式絕緣電阻測試儀 、大功率高壓兆歐表
1. 嚴格按照安全標準設計,輸出電壓：250V、500V 1000V、2500V、5000V。
2. 本儀器自動校準功能，測試前自動校準精度。
3. 本儀器具有實際試品帶電電壓測量功能、泄露電流測量功能、自動放電功能，通過實際試品帶電電壓測量功能能直觀看出帶負載后測試儀表跌落電壓是否符合國家要求。
4. 可自動測量并記憶R15S、R60S 、R10min值,自動顯示極化指數(PI),誘電吸收比(DAR)的測試值和測試時間。
5. 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度，抗干擾能力強，特別使用于110KV及以上大容量變壓器和長距離電力電纜電力系統使用。
6. 自動放電。
7. 模擬指針與數字顯示共存，數字反映被試品絕緣電阻的精確度，模擬指針能反映測試過程中絕緣電阻的動態變化。
8. 升壓時告警功能，蜂鳴器警示有高壓輸出，遠離試驗場地，試驗完畢警示聲音自動停止。
9. 電池電量數字顯示和欠壓報警保護功能(智能電池充電管理)。
10. 自動關機功能：本儀器有自動關機功能，測量結束過10分鐘，自動關機。
11. 短路保護，短路狀態下泄漏電流大停止測試。
1. 絕緣電阻：50MW (測量線路與外殼間)
2. 耐 壓：AC 10kV 50Hz 1min (測量線路與外殼間)
3. 工作溫度與濕度：－10℃ ～ +50℃ 85%RH
4. 貯存溫度與濕度：－15℃ ～ +55℃ 90%RH
5. 充電電源：220V±10%，50/60 HZ
6. 電池供電：14.8V鋰離子可充電蓄電池
7. 尺 寸：27×22×15cm
8. 重 量：3kg
9. 測試電壓精度：-10%-20%
10. 電壓測量精度：5%+10V
11. 絕緣電阻測試量程和精確度
額定電壓（kV） | 0.25、0.5、1、2.5、5 |
測量電壓(kV) | 額定電壓 ×（1±10%） 負載阻值不低于量程的1% |
| 最小誤差為 10%RDG的范圍 | 1MΩ～50GΩ /5kV 1MΩ～50GΩ /2.5kV 0.2MΩ～20GΩ /1kV 0.2MΩ～10GΩ /0.5kV 0.2MΩ～5GΩ /0.25kV |
| 最大誤差為 20%RDG的范圍 | 50GΩ～4000GΩ /5kV 50GΩ～1000GΩ /2.5kV 20GΩ～400GΩ /1kV 10GΩ～200GΩ /0.5kV 5GΩ～100GΩ /0.25kV |
輸出短路電流 | ≥5mA |
ZX-3125系列絕緣電阻測試儀選型一覽表 | ||||
型號 | 電壓 | 電池類型 | 吸收比/極化指數功能 | 結構 |
ZX-3125A | 5000v | 干電池 | 有 | 手持式 |
ZX-3125B | 5000v | 充電鋰電池 | 有 | 手持式 |
ZX-3125C | 5000v | 充電鋰電池 | 無 | 箱式 |
ZX-3125D | 5000v | 充電鋰電池 | 有 | 箱式 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
