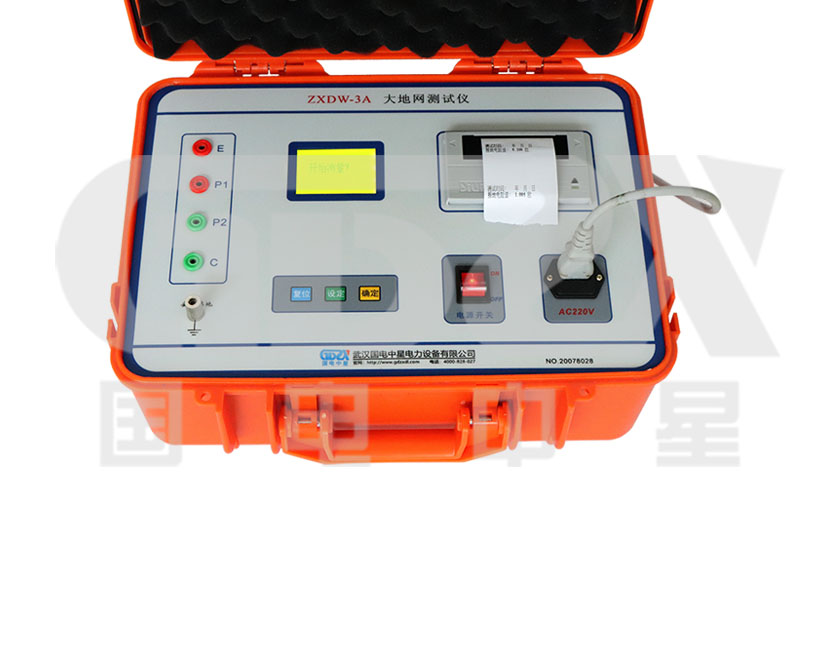

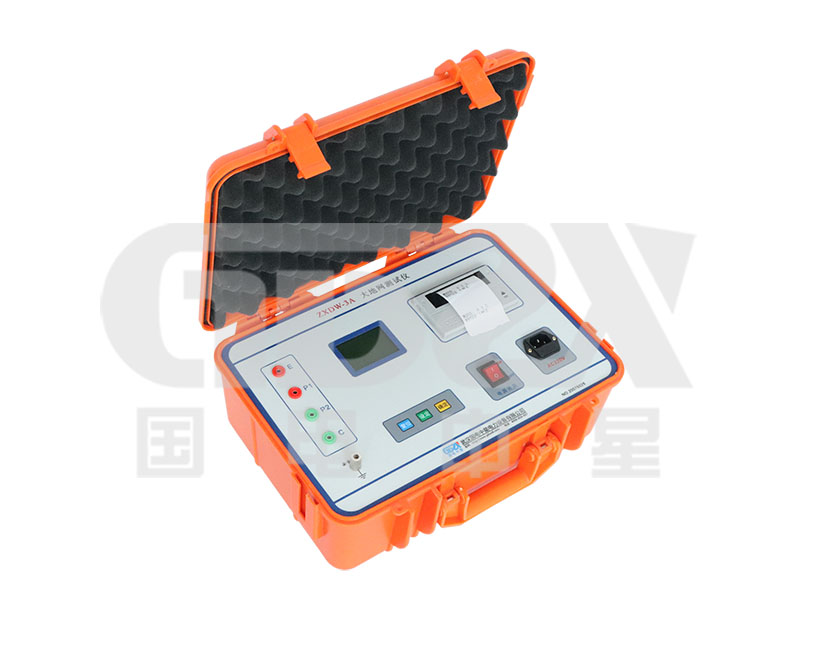

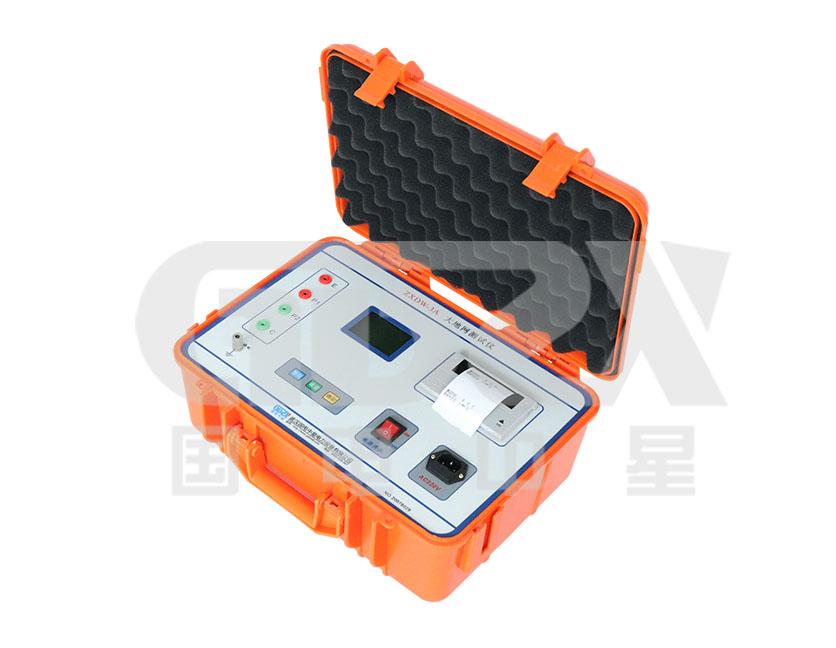

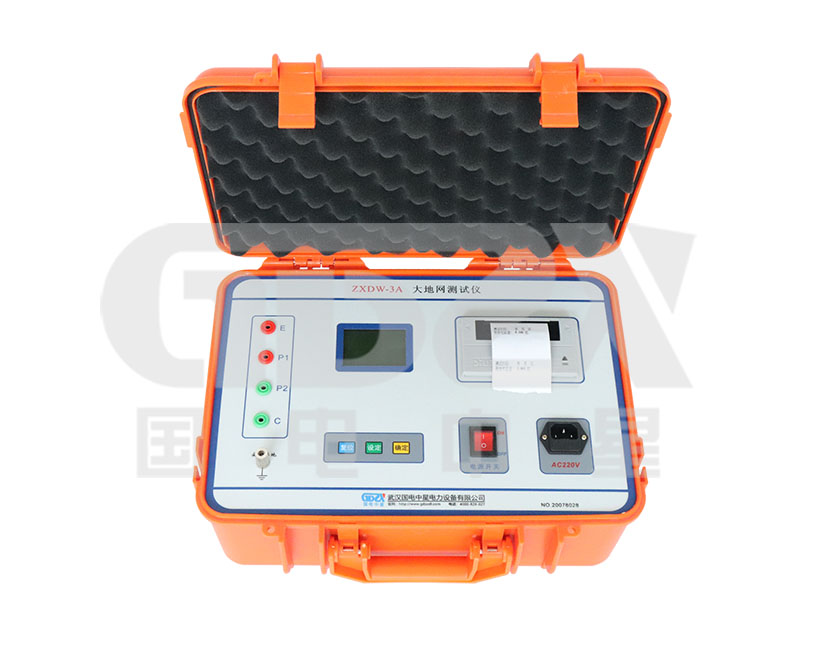

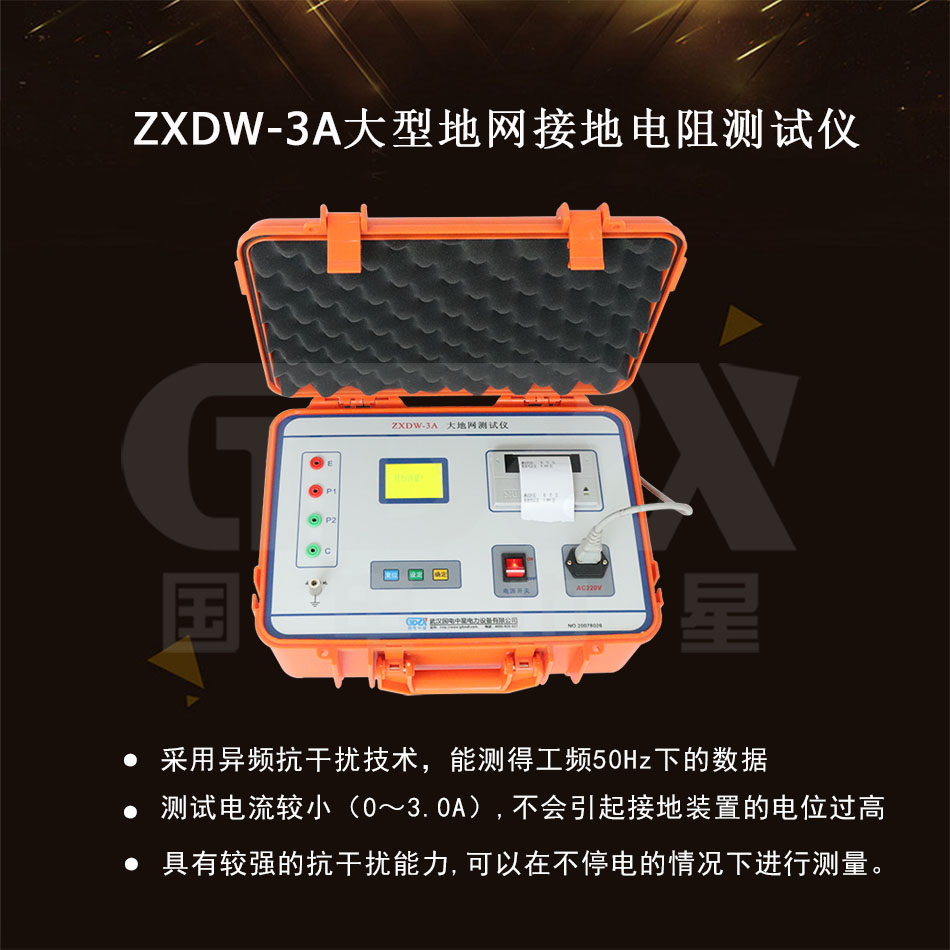

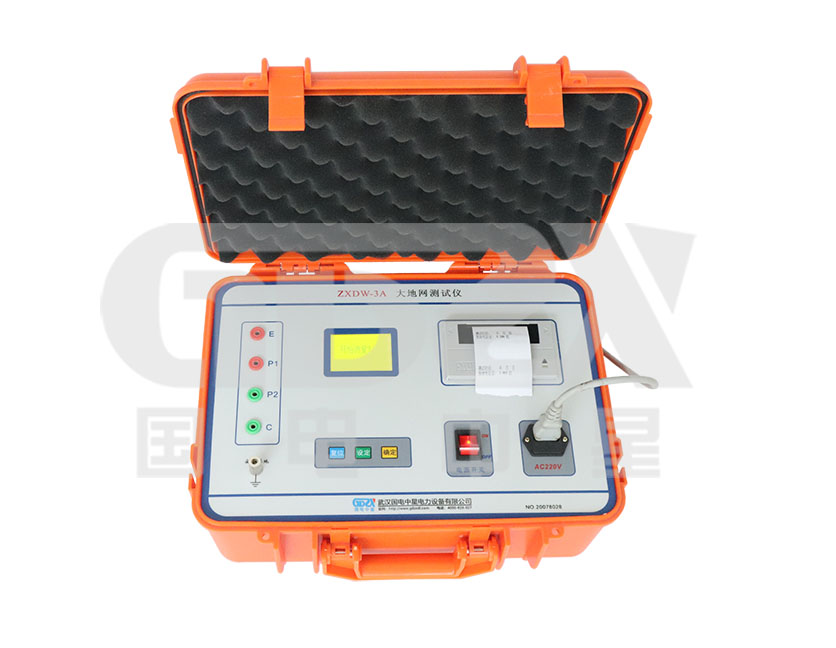

操作視頻ZXDW-3A大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流較小（0～3.0A），不會引起測試時接地裝置的電位過高，同時它還具有很大的抗干擾能力，故可以在不停電的情況下進行測量。
產品別稱
變頻大電流接地阻抗測試儀，大型接地網接地阻抗測試系統、接地裝置特性參數測試系統、大地網接地阻抗測試儀，接地阻抗測試儀，變頻抗干擾接地阻抗測試儀、變電站接地網接地特性參數測試儀、變頻大電流多功能接地阻抗測試儀等
1. 測量的工頻等效性好。測試電流波形為正弦波，使用兩種頻率進行測量。
2. 抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。15V工頻（50Hz）干擾電壓帶來的誤差僅為0.001Ω。
3. 精度高。可用來測量接地阻抗很小的大型地網。
4. 功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。
5. 具備斷線報警功能，避免了錯誤測量。

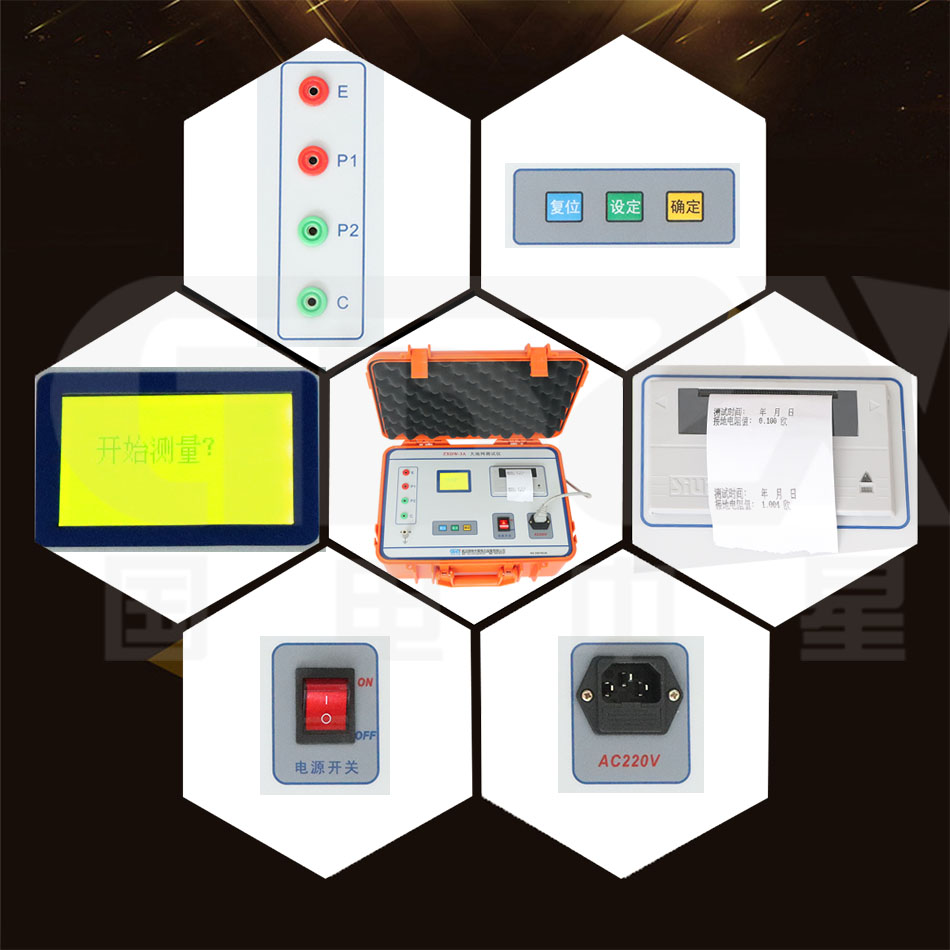

6. 操作簡單。全中文菜單式操作，直接顯示出測量結果,且自帶微型打印機可現場打印測量結果。
7. 布線勞動量小，無需大電流線。
8. 本儀器體積小、重量輕，方便攜帶。
1. 阻抗測量范圍：0～15Ω
2. 分辨率：0.001Ω
3. 測量誤差：±（讀數×1％+0.001Ω）
4. 抗地電壓干擾能力：15V工頻干擾電壓帶來的誤差僅為0.001Ω
5. 測試電流波形：正弦波
6. 輸出電流：0～3.0A
7. 輸出電壓：0～100V
8. 測量線要求：電流線銅芯截面積≥1.0mm2
電壓線銅芯截面積≥0.2mm2
9. 供電電源：AC220V±10％，50Hz
10. 使用環境：溫度：-10℃～50℃；相對濕度：<90%
11. 外形尺寸：440×350×310
12. 儀器重量：6.0kg
