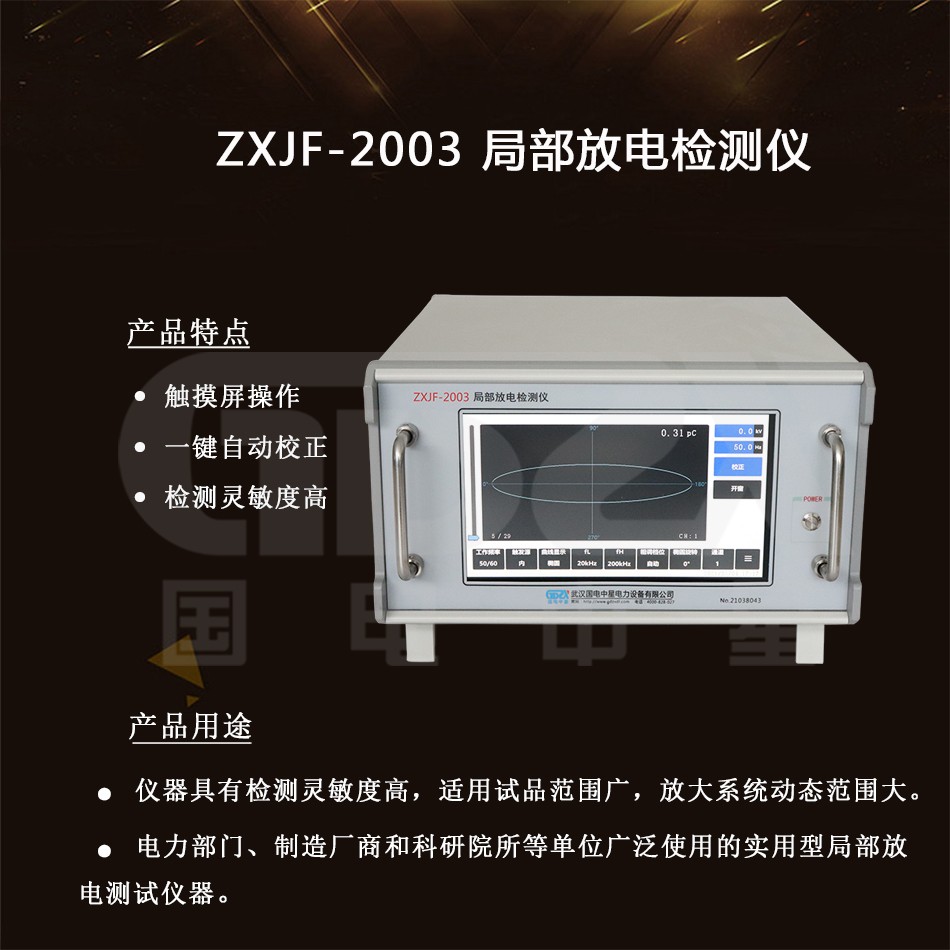

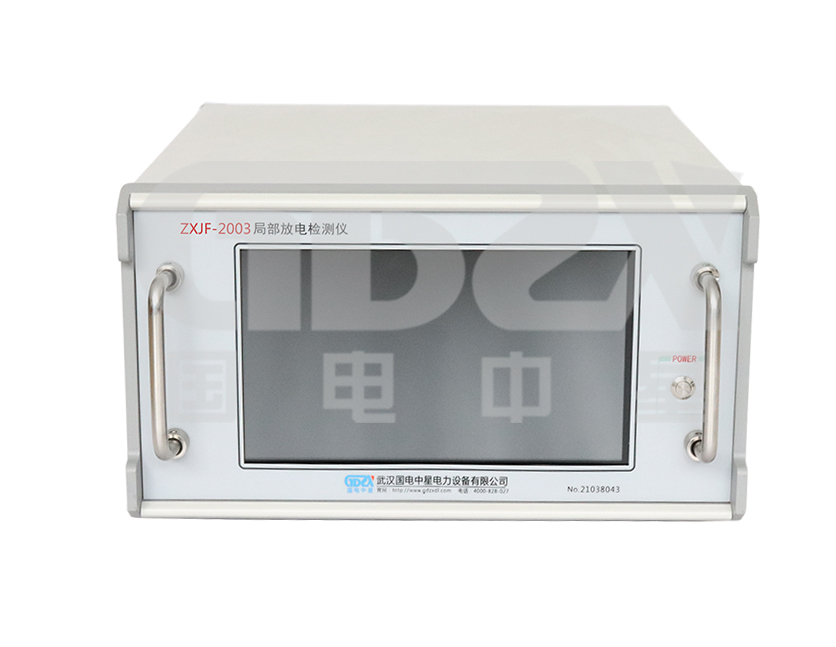

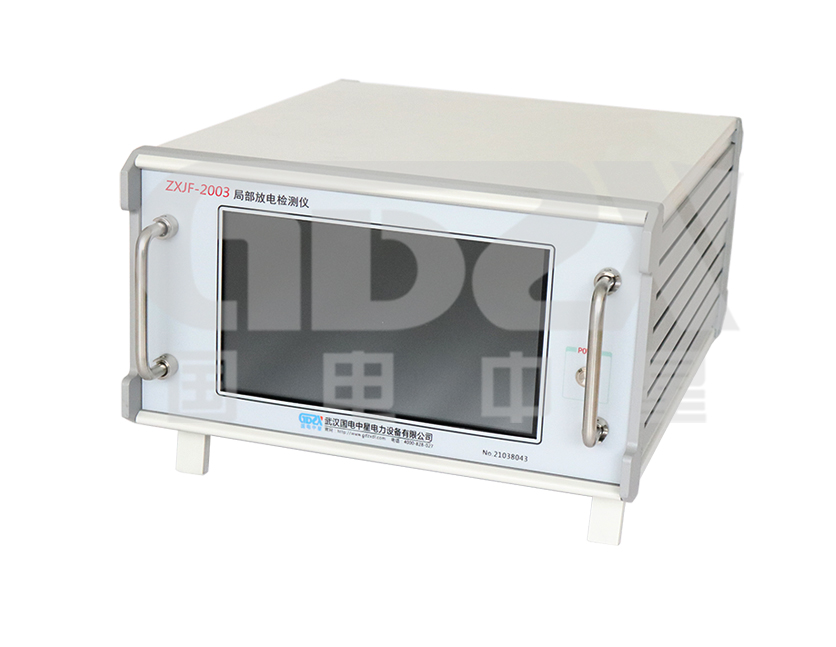

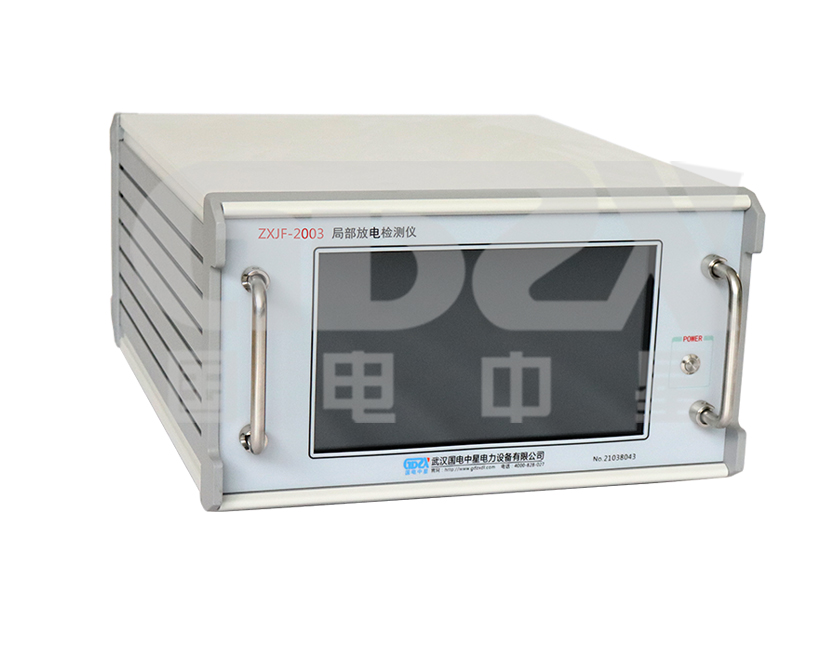

ZXJF-2003局部放電檢測儀是我司研發的新型數字式局部放電測試儀器，它采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。

該儀器采用32位高性能單片機電路，結合觸摸屏操作，不僅提高了操作的使用壽命，同時也具有以下功能：一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。該儀器具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。

產品別稱
局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統

1、可測試品的等效電容量范圍6pF~250μF

2、測量范圍：0.1pC-10000nC

3、通道數：單通道

4、檢測靈敏度及允許電流（見表1）

表1、檢測靈敏度及輸入單元允許電流值

5、橢圓掃描時基

（1）頻率50/60、100、150、200、400Hz

（2）旋轉：以30°為一檔，可旋轉120°

（3）工作方法：橢圓——正弦波——直線

6、顯示單元

采用10.1寸電容式觸摸屏。

7、放大器

（1）3dB低頻端頻率fL：10、20、40kHz任選

（2）3dB高頻端頻率fH：80、200、300kHz任選

（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB

（4）正負脈沖響應不對稱性<1dB

8、時間窗

（1）窗寬：可調，50Hz下5°～ 170°

（2）窗位置：每一窗可旋轉0°～ 170°

（3）兩個時間窗可分別或同時開。

9、脈沖峰值顯示

觸摸屏顯示，顯示1位小數（大于等于10pC），顯示2位小數（小于10pC），誤差：±3%（以滿刻度計）

10、試驗電壓顯示

（1）量程150kV

（2）輸入阻抗：>1MΩ

（3）顯示：觸摸屏顯示，顯示到1位小數

（4）誤差：±1%

11、試驗頻率顯示

誤差：小于±1%

12、零標系統

零標志與所有橢圓掃描頻率相一致

13、結構

（1）尺寸： 370mm（寬），460mm（深），215mm（高）

（2）重量：約12.5kg

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
