操作視頻產品簡介

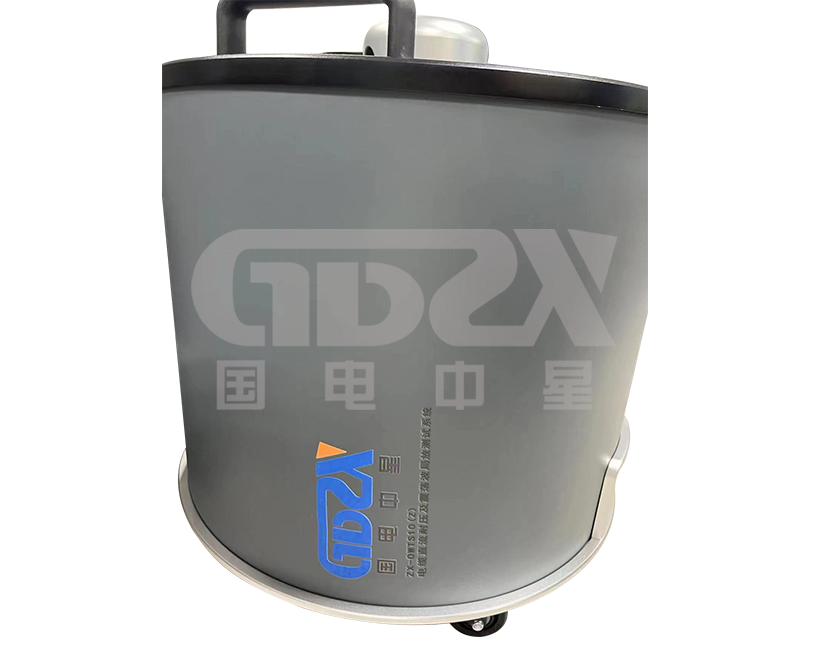

ZX-OWTS10(Z)電纜直流耐壓及震蕩波局放測試系統按功能可劃分為前臺控制及檢測系統、后臺數據分析處理系統。前臺控制及檢測系統可細化為視在放電量校正、硬件控制及數據采集兩部分，后臺數據分析處理系統對前臺檢測數據進行分析，能夠給出放電特征譜圖，判斷放電類型，并基于行波原理計算故障源位置。
性能特點
1. 具備自動測量電纜電容量的功能。
2. 具備測量局放起始電壓、局放熄滅電壓和局放水平的功能。
3. 峰值電壓輸入、相電壓倍數輸入、有效值電壓輸入三種加壓模式。
4. 各檔位輸出電壓的加壓次數可設定。
5. 能夠生成局放PRPD譜圖。
6. 具備分析和生成測試報告功能。
7. 控制單元具備無線和有線數據傳輸的功能。
8. 儀器具備緊急停機功能和安全控制回路。
技術指標
局放檢測靈敏度 | 不高于10pC |
局部放電測量性能 | 不大于10% |
定位頻帶 | 150k～50MHz |
振蕩波測量性能 | 電壓波形8周期衰減不大于48.4% |
可測電纜電容量 | 0.05～4uF |
電壓峰值誤差 | 不大于3% |
通訊方式 | 有線方式和無線方式 |
尺寸 | φ635×575mm |
重量 | 60kg |
局放校準器 | 1pC～100nC，輸出校準波形上升時間不大于60ns |
電源 | AC220V±10%，50Hz，6A |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
